Termografia jest metodą badawczą umożliwiającą wizualizację i zarejestrowanie rozkładu temperatury na powierzchni obiektów. Jest to metoda bezdotykowa. W celu otrzymania obrazu termicznego badanego obiektu (tzw. termogramu) wykorzystywane jest promieniowanie podczerwone wysyłane przez ten obiekt. Układ zobrazowania aparatury termograficznej umożliwia obserwację w wizjerze kamery obrazu cieplnego. Jeżeli powierzchnia badanego obiektu jest jednorodna (ma jednakowy współczynnik emisyjności), wówczas obraz ten przedstawia rozkład temperatury.
Kontrole termograficzne mają w budownictwie wiele zastosowań. Do najpopularniejszych należą:
Termogram przeważnie pokazuje wyższe temperatury w barwach cieplejszych np. kolor czerwony, żółty, biały natomiast temperatury niższe są prezentowane w barwach chłodniejszych np. kolor granatowy, fioletowy. Najczęściej stosowanymi paletami barw są: stal (od białego przez kolor żółty do granatu i fioletu) oraz tęcza (od czerwonego przez kolor żółty i zielony do granatowego).
Kolory na poszczególnych termogramach mogą oznaczać różne temperatury w zależności od przyjętej skali temperaturowej dla każdego z nich. Dlatego w celu właściwej interpretacji termogramu należy uwzględniać nie tylko odcień koloru ale również konkretną odpowiadającą mu na danym zobrazowaniu wartość temperatury. Można ją znaleźć najczęściej na specjalnej skali umieszczonej po prawej stronie obrazu.
Na termogramie wykonanym od strony zewnętrznej miejscom odwzorowanym w cieplejszych barwach odpowiadają temperatury wyższe wskazujące fragmenty przegrody o gorszej izolacyjności, lokalnie zwiększonych stratach ciepła itp. W przypadku termogramów wykonanych od strony wewnętrznej ogólna zasada interpretacji jest odwrotna - obszarom o gorszej izolacyjności odpowiadają niższe temperatury widoczne na termogramie jako kolory ciemniejsze.
Dodatkową pomocą są oznaczane na termogramach miejsca punktowego wskazania temperatury (opisywane np. jako „Sp1, Sp2”), obszary lub linie rozkładu temperatury oraz umieszczane dodatkowo opisy i komentarze.
Podstawowym narzędziem służącym do wykonywania pomiarów jest kamera termowizyjna. Posiada ona detektor promieniowania podczerwonego oraz oprogramowanie pozwalające na jego przetworzenie w obraz. Kamery wyposażone są także w standardowe obiektywy fotograficzne, co pozwala na równoczesne wykonanie termogramu i zdjęcia. To znacznie ułatwia określenie lokalizacji badanej powierzchni.
Aby zapewnić dużą dokładność pomiarów warto stosować kamery o rozdzielczości detektora przynajmniej 320x240 pikseli oraz czułości termicznej poniżej 0,05 stopnia celsjusza. Zapewni to właściwą jakość analizowanych termogramów. Kamery o słabszych parametrach mogą być wykorzystywane np. do wstępnej oceny jakości wykonania stolarki okiennej. Nie zalecamy ich jednak do dokładnej kontroli rozkładu temperatury na powierzchni przegród zewnętrznych a tym bardziej realizacji pełnych profesjonalnych raportów zgodnych z normą. Przydatne również są wymienne obiektywy montowane stosownie do specyfiki badanego obiektu.
Najczęściej wykorzystywana przez nas kamera to FLIR model T460 zapewniający czułość termiczną poniżej 0,03 stopnia celsjusza oraz rozdzielczość detektora 320x240 pikseli z możliwością podbicia do 640x480.
Do analizy termogramów wykorzystujemy profesjonalne oprogramowanie FLIR TOOLS+.
Aby wykorzystać kamerę termowizyjną do detekcji przecieków powietrznych niezbędne jest wytworzenie stałej różnicy ciśnień po obu stronach przegrody o wartości nie mniejszej niż 5 Pa. To jest wymóg określony w normie PN-EN 13187. Wynika z niego, że w warunkach naturalnych dokładny pomiar termowizyjny w tym zakresie jest prawie niemożliwy m.in. ze względu na działanie wiatru na budynek oraz występujący wewnątrz niego konwekcyjny ruch powietrza ogrzewanego.
Zobacz więcej materiałów video na naszym kanale

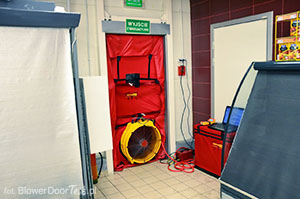

Dlatego stosujemy urządzenia do realizacji testów szczelności budynków (Blower Door Test) jako wsparcie kontroli termograficznej. Dzięki wytworzonej i kontrolowanej stabilnej dużej różnicy ciśnień pomiędzy budynkiem a otoczeniem (np. 20, 30 lub 50 Pa) możemy z powodzeniem zlokalizować przecieki powietrzne oraz dodatkowo zweryfikować wychładzanie warstw termoizolacji na skutek infiltracji w nich powietrza zewnętrznego.

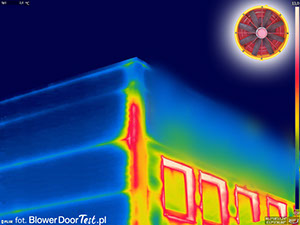

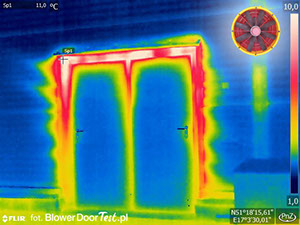

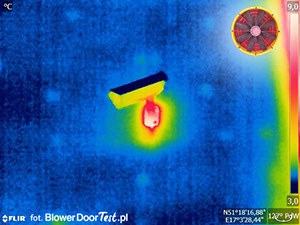

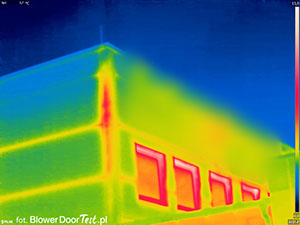

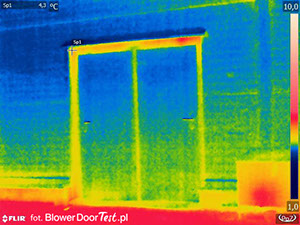

Poniżej prezentujemy kilka przykładowych termogramów wykonanych w warunkach naturalnych oraz ponownie w tym samym miejscu przy wytworzonej różnicy ciśnień. Wnioski na temat dokładności kontroli są oczywiste. Więcej na temat wykonywanych przez nas pomiarów szczelności powietrznej budynków można znaleźć na naszej stronie: www.BlowerDoorTest.pl.
Zasady przeprowadzania kontroli termograficznych oraz interpretacji termogramów określa norma
PN-EN 13187: „Właściwości cieplne budynków. Jakościowa detekcja wad cieplnych w obudowie budynku. Metoda podczerwieni” wprowadzona w Polsce w roku 2001 w ramach unifikacji polskich przepisów w tym zakresie z przepisami Unii Europejskiej.
Zgodnie z zaleceniami normy w ślad za zrealizowanymi pomiarami redaguje się pełen raport termograficzny lub raport z uproszczonej kontroli. Raporty co do zasady wskazują tylko miejsca zlokalizowanych wad.
Dla prawidłowego pomiaru termograficznego w budownictwie niezbędne jest zapewnienie znacznej różnicy temperatur po obu stronach analizowanej przegrody zewnętrznej budynku. Z tego względu kontrole w budynkach ogrzewanych realizuje się najczęściej w sezonie grzewczym, przede wszystkim w najchłodniejszych jego dniach. Latem z powodzeniem można wykonywać badania dla budynków klimatyzowanych oraz chłodni w których istnieje możliwość obniżenia temperatury wewnętrznej.
Ważne są również warunki atmosferyczne w czasie przeprowadzanej kontroli oraz na 12 lub 24 godziny przed nią. Pomiarom nie sprzyja nasłonecznienie, silnie zmienne warunki atmosferyczne, intensywne opady. Najkorzystniejszymi warunkami dla kontroli jest pochmurna noc, przynajmniej kilka godzin po zmroku lub przed świtem. Pomiary w ciągu dnia wykonuje się tylko przy stabilnym, utrzymującym się dłuższy czas zachmurzeniu. Dobór najkorzystniejszych warunków atmosferycznych do przeprowadzenia kontroli dokonuje się każdorazowo uwzględniając cel kontroli oraz typ, wielkość i położenie badanego budynku.
